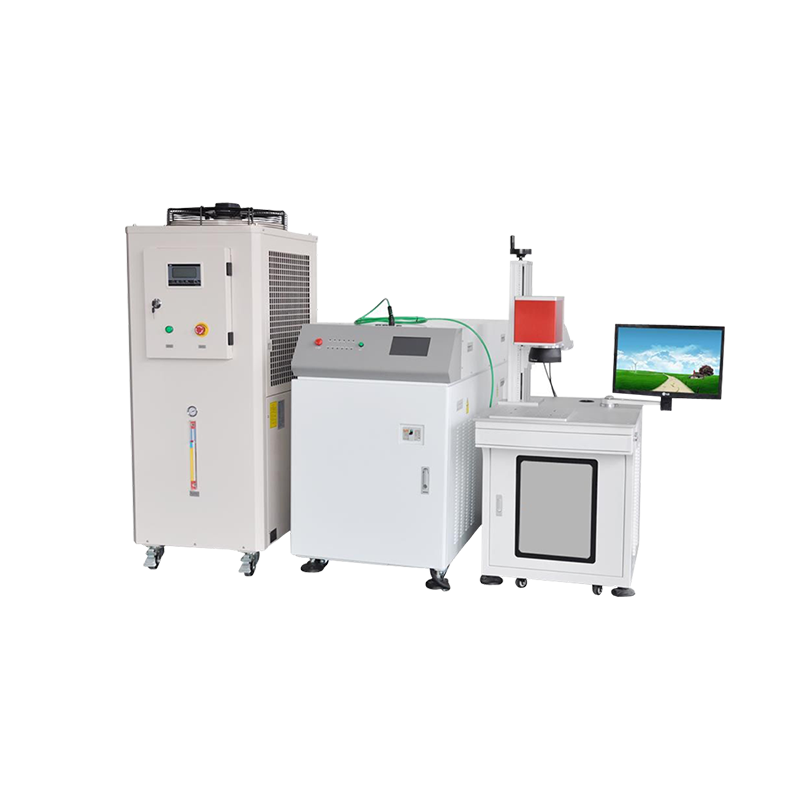

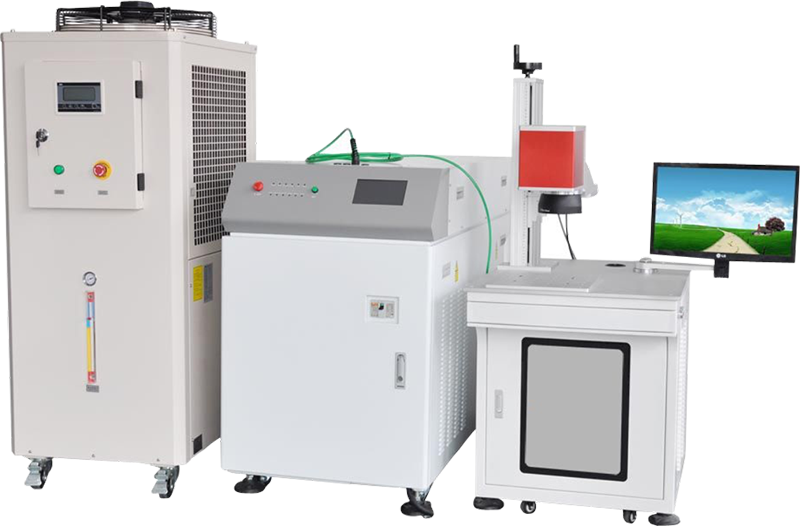

展耀ZYAO-200Z

展耀激光

采用振镜扫描和焊接系统相结合，焊接速度快，特别适合各种小型薄壁零部件的激光精密点焊。

描述
Reviews

描述

展耀ZYAO-200Z

产品介绍

采用振镜扫描和焊接系统相结合，焊接速度快，特别适合各种小型薄壁零部件的激光精密点焊。生产效率比普通激光点焊高。振镜与激光均有软件直接控制，提供基于Windows XP平台下的专用激光焊接软件。焊接点或图形可在其专用软件中直接输入、编辑，也可有AutoCAD、CorelDRAW等其他软件编辑，也可导入DWG或PLT文件。本机质量稳定、操作方便、维护简单。

产品特点

1、加工速度快，热变形极小，不影响产品内部的电子元件或化学成分性能

2、可选配不同焊接范围的场镜和焊机功率

3、可与相应的配套机构相结合，实现在线生产

技术参数

序号	名称	关键数据
1	设备型号	ZYAO-200Z
2	激光输出功率	200W
3	激光波长	1064nm
4	输出激光脉宽	0.2-2.5ms
5	输出激光电流	100-400A
6	手动调整工作台行程	50mm150mm200mm
7	焊接深度	0.1-1.2mm（视材料）
8	最大焊接范围	150150,mm（可选配5555、100*100mm）
9	焊接最小光斑直径	0.2mm
10	扫描重复精度±	0.005mm
11	焊接打点速度	≤20点/秒
12	整机耗电功率	＜6KW
13	冷却方式水冷环境温度	20℃~40℃
14	电力需求	220V 50Hz/60Hz
15	主机尺寸	4005301160mm
